Heatnet etageregelingen

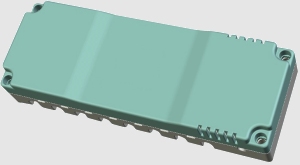

2HEAT Zoneregeling voor vloerverwarming

Voor iedere ruimte
een eigen regeling !

Met de 2HEAT zone- en vloerverwarmingsregelaar kunt u van alle ruimten in uw woning onafhankelijk de temperatuur regelen.

De 2HEAT zone- en vloerverwarmingsregelaar regelt 8 (en optioneel 12) vloerverwarmingszones en voorziet de afsluiters (tot 15 stuks) van deze zones van voedingsspanning (230 Volt).

Bij de 2HEAT regeling worden de thermostaten in de diverse ruimten via kabels aan de centrale unit verbonden: een betrouwbaarder systeem is nauwelijks denkbaar!




De 2HEAT Zoneregeling is geschikt voor diverse thermostaten






Ook geschikt voor draadloze thermostaten!





2HEAT Zoneregeling voor vloerverwarming

NIEUW in HEATNET-programma

Zoneregeling met regelkleppen voor CV- en stadsverwarming

Klik hier voor meer informatie

Zoneregeling voor vloerverwarming: geschikt voor cv-ketel en stadsverwarming

De 2HEAT-Zoneregeling is ideaal om te worden toegepast bij conventionele (vloer)verwarming: aangesloten op cv-ketel of stadsverwarming.
Door middel van deze 2HEAT Zoneregeling is het mogelijk om de verwarming in zone's te laten reguleren.
De thermostaten en ventielen/kleppen worden op de in- en uitgangen aangesloten middels een kabel of VMVL 3x0.5mm2.
Het potentieel vrije kontakt wordt aangesloten op de thermostaat aansluiting van de CV-ketel.
De pomp van de verdeler, in het geval van conventionele vloerverwarming, wordt aangesloten op het laatste kontakt van de TH-W-BOX.
Zodra n van de aangesloten thermostaten om warmte vraagt wordt de daarbij aangesloten ventiel/klep geactiveerd. Na deze activering wordt er 2 minuten later het potentiaal vrij kontakt n het kontakt voor de pomp gesloten.
De CV ketel zal hierdoor warmte genereren, de pomp van de vloerverwarmingverdeler zorgt ervoor dat het water in de geopende groep (zone) wordt gecirculeerd.

Met de basisconfiguratie is het mogelijk in 8 zones (met max. 15 thermische motoren per zone) de temperatuur onafhankelijk van elkaar te regelen.

De 2HEAT zoneregeling is standaard voorzien van een ingebouwde pompschakeling.

Geschikt voor vloerverwarming aangesloten op de eigen cv-ketel of stadsverwarming.

TECHNISCHE GEGEVENS

Spanning 230Vac (via snoer met stekker, wordt niet bijgeleverd)
Spanning (uitgang) 230Vac (tbv kleppen/ventielen en thermostaten)
Maximale belasting 900Watt / 4A
Aansluitbare thermostaten 8 stuks
Relais uitgangen 2 stuks (waarvan 1 potentiaal vrij kontakt)
Relais uitgang vertraging 2 minuten
Aansluiting externe timer ja, bij geen gebruik van een timer dient deze te worden overbrugd
Omgevingstemperatuur 0C ~ +50C
IP waarde 20 / 21
Afmetingen 310 x 110 x 55 mm
Behuizing Brandvertragend PC
Trekontlasting(en) Ja

CE-gecertificeerd

Download hier de uitgebreide handleiding voor de 2HEAT Zoneregeling


Schematische voorstelling 2HEAT Zoneregeling

Comfortabel en energiezuinig

2HEAT biedt met deze zoneregeling de mogelijkheid voor individuele ruimte- en temperatuurregeling. Door middel van bedrade thermostaten maakt dit regelsysteem het mogelijk de verwarming in bijvoorbeeld woonkamer, keuken, slaapkamer, kantoor of hobbyruimte afzonderlijk en energiebesparend te regelen.
Iedere ruimte wordt voorzien van een instelbare digitale klokthermostaat die voor dat vertrek de temperatuur regelt. Het wooncomfort wordt verhoogd terwijl de regeling energiebesparend werkt.

De 2HEAT Zoneregeling is tevens geschikt voor regeling van ruimten met radiatoren op zelfde CV-installatie.

Aansluiting digitale klokthermostaat

De digitale klokthermsotaat is in staat te regelen op kamer- of vloertemperatuur. In geval men wenst teregelen op de vloertemperatuur wordt de vloersensor in de vloer gemonteerd en meet op die wijze de vloertemperatuur.
De thermostaten worden gevoed met een spanning van 230VAC (of d.m.v. batterijen). De kabel, of draaddikte, van de voeding t.b.v. de thermostaten bedraagt 3 x 2,5mm2 (bruin, blauw en geel/groen).
Op de verdeler van de vloerverwarming wordt per groep een 230VAC ventiel + regelklep aangesloten.
Wanneer de thermostaat in stand uit staat, worden de ventielen elektrisch gesloten!

Indien per zone meerdere groepen geschakeld dienen te worden, zal het aantal ventiel-regelmotor 230VAC combinaties moeten worden uitgebreid tot het gewenste aantal groepen dat moet worden geregeld (Prijs per combinatie ventiel/regelmotor 230 VAC: 65,00 incl. BTW)

Maximaal aantal groepen per zone: 15.


Verdeler met en zonder zoneregeling

Technische gegevens 3 draads stelmotor

HEATNET Zoneregeling
Spanning: 230Vac (fase "bruin" en nul "blauw" moeten permanent worden aangesloten).
Aansturing: 230Vac (de schakeldraad "zwart" wordt aangesloten op de uitgang van de thermostaat).
Maximale belasting: 6Watt bij aansturing / 0,026A.
Maximale kracht/druk: 150N (15kg) tijdens activering.
Activeringindicatie: via de ingebouwde led.
Uitslag pin: 3.2mm.
Tijdsduur: ca. 6 seconden open of dicht.
Aansluiting: middels de gemonteerde moer M30x1.5mm.
Lengte aansluitkabel: 120cm vmvl, 3x0.5mm2 (bruin, blauw en zwart).
Omgevingstemperatuur: 5C ~ +50C.
IP waarde: 20 / 21.
Afmetingen: 95 x 55 x 75 mm.
Behuizing: Brandvertragend PC.
Montage positie: t.o.v. Bovenstaande montage maximaal 85.
Toepassing: Bij verwarming- en koelinstallaties.
Certificering: CE.

Klik HIER voor de handleiding en schakelschema's van de 3-draads-stelmotor

Technische gegevens 2 draads thermische stelmotor

HEATNET Zoneregeling(de uitvoering kan afwijken van de afbeelding)

Thermische stelmotor (230 Volt) voor elektrische bedienbare klep voor vloerverwarming.

  • gemakkelijk te monteren
  • onderhoudsvrij en veilig
  • met wartelmoer M30 x 1,5 mm
  • normaal gesloten
  • Goedkeuringen: CE
  • geschikt voor M 30 x 1,5 mm-aansluiting

Werking
Deze motor opent het ventiel waarop de stelmotor is gemonteerd wanneer deze wordt bekrachtigd door 230 Volt.
Het ventiel zal langzaam openen en na ca 4 minuten helemaal geopend zijn.

Spanning: 230Vac
Aansturing: 230Vac (2-draads)
Maximale belasting: 2.0 Watt bij aansturing / 0,019A.
Maximale kracht/druk: 90N (9 kg) tijdens activering.
Inwendig materiaal: Hoogwaardige Teflon Wax en koperen verwarmingselement
Activeringindicatie: ja, mechanisch (middels rode pen)
Uitslag pin: 3.2mm.
Tijdsduur: ca. 180 seconden open of dicht.
Aansluiting: middels de gemonteerde moer M30x1.5mm.
Lengte aansluitkabel: 90 cm vmvl, 2x0.5mm2 (blauw en zwart)
Omgevingstemperatuur: 5C ~ +50C.
IP waarde: 40
Afmetingen: 86 x 48 x 48 mm.
Positie spanningsloos: dicht.
Handbediening: ja, middels aan de zijkant geplaatste draaiknop.
Behuizing: Brandvertragend PC.
Montage positie: t.o.v. Bovenstaande montage maximaal.
Certificering: CE, VDE.
Garantie: 2 jaar.
Certificering: CE.

De rode beveiligingsklip dient verwijderd te worden nadat de stelmotor op het ventiel is bevestigd.
