Kostenbesparende zoneregeling voor meerdere te verwarmen ruimten
Geschikt voor cv-ketel en stadsverwarming
In de regel wordt in een woning de temperatuur geregeld d.m.v. één thermostaat die in de woonkamer wordt geïnstalleerd. Is die ruimte op temperatuur, dan wordt ook de toevoer van warm water naar de overige verdiepingen afgesloten (en heeft men bijvoorbeeld op de bovenverdieping geen mogelijkheid meer om te verwarmen)
Regelmatig worden we geconfronteerd met de wens om op één CV-ketel (of aansluiting op de stadsverwarming) in diverse ruimten de warmtevraag onafhankelijk van elkaar te kunnen regelen.
Er zijn vele mogelijkheden denkbaar: - Onafhankelijke regeling voor begane grond en bovenverdieping(en)
- Kantoor of praktijk aan huis
- Woning met winkel
- Woning opgedeeld in diverse wooneenheden
- Een aparte regeling voor de badkamer
- conventionele vloerverwarming standaard.
- conventionele vloerverwarming stadsverwarming.
- conventionele verwarming, open/dicht regelen van radiatoren.
- toepassingen voor o.a. Zonnecollectoren e.d.
- koelinstallaties.

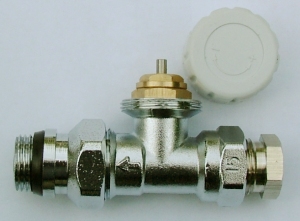

Voor deze toepassingen biedt Heatnet een passende oplossing!
Door middel van afsluiters in de verwarmingsleidingen, bediend door thermostaten in de diverse te verwarmen ruimten + een afzonderlijke aansturing van de CV-ketel (of stadsverwarming) is het mogelijk om de ruimten onafhankelijk van elkaar te verwarmen.
Toepassing van deze Heatnet-zoneregeling biedt naast een verhoging van het comfort een aanzienlijke energiebesparing: ruimten worden niet verwarmd als dat niet noodzakelijk is.
De werking
Stel, er zijn 2 verschillende gedeelten in de woning waarin u onafhankelijk van elkaar de warmte wilt regelen: zone 1 en zone 2.
In zone 1, bijvoorbeeld de begane grond (woonkamer/keuken) wordt de temperatuur geregeld d.m.v. de thermostaat in de woonkamer. Is er een warmtevraag dan wordt de regelklep in zone 1 geschakeld en gaat er tevens (via de relaisbox) een signaal naar de CV-ketel. De CV-ketel levert wamr water in het circuit in zone 1: de regelklep in zone 2 (bijvoorbeeld de bovenverdieping) kan dicht zijn: in die ruimten is er geen warmtevraag.
De verwarming in zone 1 kan bestaan uit een vloerverwarming of losse radiatoren (die ophunbeurt weer kunnen zijn voorzien van thermostaatkranen)
Is er ook een vraag naar warmte in zone 2, dan zal de regelklep in de aanvoer naar zone 2 (bijvoorbeeld de bovenverdieping) de toevoer van wamr water openen en zal eveneens een signaal naar de CV-ketel worden gestuurd, zodat deze aangaat.
De regelkleppen in de aanvoerleidingen naar zone 1 en zone 2 kunnen onafhankelijk van elkaar worden geopend of gesloten d.m.v. de bijbehorende thermostaten.
Het aantal zones met bijborende regelkleppen en thermostaten kan men zo groot maken als gewenst: iedere zone stuurt onafhankelijk van elkaar de CV-ketel en de regelkleppen laten het wamr water voor betreffende zone wel of niet door.
Een drukverschilregelaar tussen aan- en afvoerleiding zorgt ervoor dat de druk in de leidingenneit ongewenst hoog wordt.
Technische gegevens 3 draads stelmotor
|
Spanning: | 230Vac (fase "bruin" en nul "blauw" moeten permanent worden aangesloten). | |
Aansturing: | 230Vac (de schakeldraad "zwart" wordt aangesloten op de uitgang van de thermostaat). | |
Maximale belasting: | 6Watt bij aansturing / 0,026A. | |
Maximale kracht/druk: | 150N (15kg) tijdens activering. | |
Activeringindicatie: | via de ingebouwde led. | |
Uitslag pin: | 3.2mm. | |
Tijdsduur: | ca. 6 seconden open of dicht. | |
Aansluiting: | middels de gemonteerde moer M30x1.5mm. | |
Lengte aansluitkabel: | 120cm vmvl, 3x0.5mm2 (bruin, blauw en zwart). | |
Omgevingstemperatuur: | 5°C ~ +50°C. | |
IP waarde: | 20 / 21. | |
Afmetingen: | 95 x 55 x 75 mm. | |
Behuizing: | Brandvertragend PC. | |
Montage positie: | t.o.v. Bovenstaande montage maximaal 85°. | |
Toepassing: | Bij verwarming- en koelinstallaties. | |
Certificering: | CE. |
Klik HIER voor de handleiding en schakelschema's van de 3-draads-stelmotor
Technische gegevens 2 draads thermische stelmotor
|
Spanning: | 230Vac | |
Aansturing: | 230Vac (2-draads) | |
Maximale belasting: | 2.5Watt bij aansturing / 0,011A. | |
Maximale kracht/druk: | 120N (12kg) tijdens activering. | |
Inwendig materiaal: | Hoogwaardige Teflon Wax en koperen verwarmingselement | |
Activeringindicatie: | ja, mechanisch. | |
Uitslag pin: | 3.2mm. | |
Tijdsduur: | ca. 120 seconden open of dicht. | |
Aansluiting: | middels de gemonteerde moer M30x1.5mm. | |
Lengte aansluitkabel: | 90 cm vmvl, 2x0.5mm2 (blauw en bruin) | |
Omgevingstemperatuur: | 5°C ~ +50°C. | |
IP waarde: | 44 | |
Afmetingen: | 86 x 48 x 48 mm. | |
Positie spanningsloos: | dicht. | |
Handbediening: | ja, middels aan de zijkant geplaatste draaiknop. | |
Behuizing: | Brandvertragend PC. | |
Montage positie: | t.o.v. Bovenstaande montage maximaal. | |
Garantie: | 2 jaar. | |
Certificering: | CE. |
Klik HIER voor uitgebreidere informatie over deze thermische stelmotor
Geschikt voor twee-weg-ventielen
Prijzen
Per te regelen zone zijn de volgende componenten nodig:
|
1. Klep/ventiel combinatie 230 Volt | Bruto verkoopprijs: | € 98,00 incl. BTW | |
2. Thermostaat | Bruto verkoopprijs: | € 120,00 incl. BTW | |
3. Relaisbox (100x100x50MM) 230 of 12 volt | Bruto verkoopprijs: | € 68,00 incl. BTW | |
Totaal | Bruto verkoopprijs: | € 286,00 incl. BTW |
Korting, afhankelijk van aantal zones, op aanvraag
Download hier de handleiding met schakelschema's
|
